固話一:0510-88888016 賀部長(zhǎng)
固話二:0510-88888017 孫經(jīng)理
固話三:0510-83076068 賀慶鎮(zhèn)
固話四:0510-83076658 姜園園
固話五:0510-83079993 高經(jīng)理
固話六:0510-83079994 季經(jīng)理
傳真:0510-83079997 自動(dòng)接收
手機(jī): 189 0152 2222 總經(jīng)理
手機(jī):132 1875 9999 副總
手機(jī):133 3878 6068 賀部長(zhǎng)
手機(jī):133 8220 6068 孫經(jīng)理
手機(jī): 133 7366 1878 高經(jīng)理
上網(wǎng)洽談工具:QQ 473334606
郵箱:473334606@qq.com
地址:無(wú)錫市惠山區(qū)--錢橋鎮(zhèn)工業(yè)區(qū)--(南西漳工業(yè)園)運(yùn)河西路2號(hào)倉(cāng)庫(kù)
- 當(dāng)前位置:首頁(yè) > 產(chǎn)品中心 > Q235B方管 > 正文

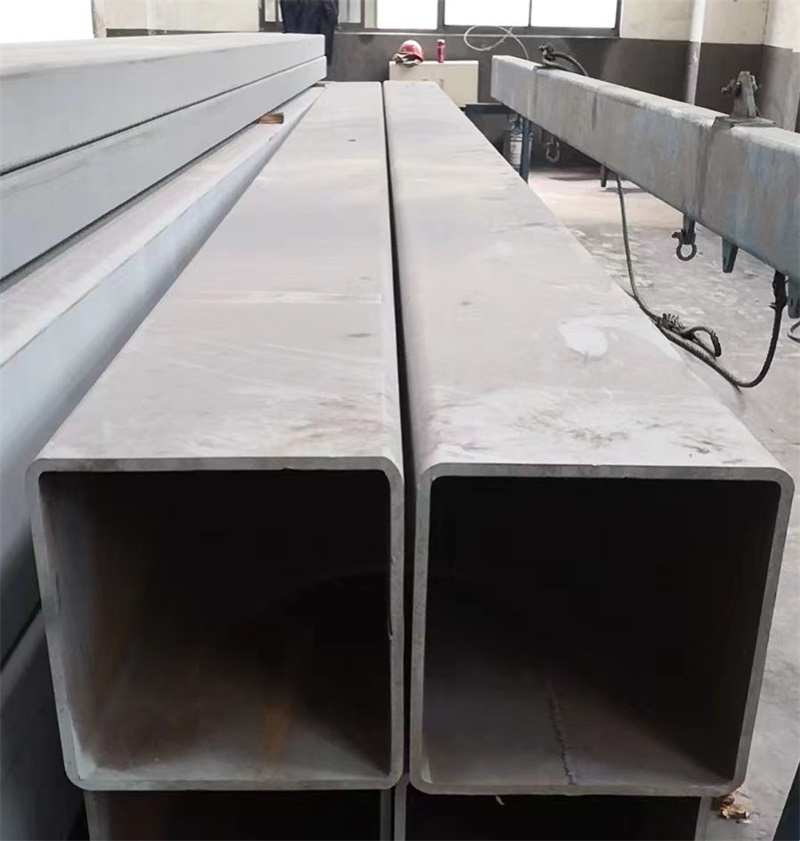

- Q235B方管

Q235B方管作為建筑、機(jī)械及工程領(lǐng)域的基礎(chǔ)材料,其性能直接影響結(jié)構(gòu)安全與成本效益。
Q235B方管核心特性與應(yīng)用指南
Q235B方管作為建筑、機(jī)械及工程領(lǐng)域的基礎(chǔ)材料,其性能直接影響結(jié)構(gòu)安全與成本效益。以下從材料特性、應(yīng)用場(chǎng)景、選型標(biāo)準(zhǔn)及施工注意事項(xiàng)四方面展開分析。
一、Q235B方管核心參數(shù)解析
1. 材質(zhì)標(biāo)準(zhǔn)與化學(xué)成分
執(zhí)行標(biāo)準(zhǔn):GB/T 700-2006(碳素結(jié)構(gòu)鋼)
化學(xué)成分(質(zhì)量分?jǐn)?shù)):
元素 | C(碳) | Si(硅) | Mn(錳) | P(磷) | S(硫) |
---|---|---|---|---|---|
含量范圍 | ≤0.22% | ≤0.35% | 0.30-0.70% | ≤0.045% | ≤0.045% |
特性:低碳含量保證焊接性,錳元素提升強(qiáng)度,磷硫含量控制避免冷脆性。
2. 力學(xué)性能
指標(biāo) | 數(shù)值 | 意義 |
---|---|---|
屈服強(qiáng)度(σs) | ≥235MPa | 結(jié)構(gòu)承載能力基準(zhǔn)值 |
抗拉強(qiáng)度(σb) | 370-500MPa | 斷裂前最大承受應(yīng)力 |
伸長(zhǎng)率(δ5) | ≥26% | 塑性變形能力,影響抗震性能 |
沖擊韌性(AKV) | ≥27J(-20℃) | 低溫抗脆斷能力 |
3. 規(guī)格范圍
邊長(zhǎng):20mm×20mm至500mm×500mm(常用規(guī)格:40×40、50×50、100×100)
壁厚:1.5mm至20mm(經(jīng)濟(jì)性壁厚:3-8mm)
長(zhǎng)度:6m、9m、12m(可定制)
二、Q235B方管應(yīng)用場(chǎng)景與選型建議
1. 典型應(yīng)用場(chǎng)景
領(lǐng)域 | 具體應(yīng)用 | 關(guān)鍵需求 |
---|---|---|
建筑結(jié)構(gòu) | 鋼結(jié)構(gòu)廠房、橋梁、塔架 | 強(qiáng)度高、焊接性好 |
機(jī)械制造 | 設(shè)備框架、輸送機(jī)支架 | 成本低、加工方便 |
農(nóng)業(yè)設(shè)施 | 溫室大棚骨架、養(yǎng)殖圍欄 | 耐腐蝕性要求低、輕量化 |
市政工程 | 護(hù)欄、廣告牌支架 | 抗風(fēng)壓、易安裝 |
2. 選型核心指標(biāo)
承載需求:
靜載結(jié)構(gòu)(如倉(cāng)庫(kù)貨架):邊長(zhǎng)≥50mm,壁厚≥3mm
動(dòng)載結(jié)構(gòu)(如起重機(jī)軌道):邊長(zhǎng)≥100mm,壁厚≥8mm
環(huán)境適應(yīng)性:
潮濕環(huán)境(如沿海地區(qū)):建議鍍鋅處理(鹽霧試驗(yàn)≥500小時(shí))
腐蝕性環(huán)境(如化工區(qū)):改用Q345B或不銹鋼方管
成本優(yōu)化:
跨度≤6m:優(yōu)先選40×40×3mm方管(單位承載成本最低)
跨度6-12m:推薦80×80×4mm方管(性價(jià)比最優(yōu))
三、Q235B方管施工注意事項(xiàng)
1. 加工與焊接
切割:
機(jī)械切割(鋸床/等離子切割)優(yōu)于火焰切割(避免熱影響區(qū)脆化)
切割面粗糙度≤Ra12.5μm,減少應(yīng)力集中
焊接:
焊條型號(hào):E43系列(匹配Q235B強(qiáng)度)
焊接參數(shù):電流120-180A,電壓22-28V,速度15-20cm/min
焊后處理:400℃去應(yīng)力退火(消除殘余應(yīng)力,防止變形)
2. 防腐與安裝
防腐處理:
短期防護(hù):噴涂環(huán)氧富鋅底漆(干膜厚度≥60μm)
長(zhǎng)期防護(hù):熱鍍鋅(鋅層厚度≥65μm,壽命延長(zhǎng)5-10倍)
安裝規(guī)范:
螺栓連接:扭矩值符合GB/T 3098.1(M12螺栓扭矩80-100N·m)
焊縫檢查:超聲波探傷(UT)檢測(cè)焊縫內(nèi)部缺陷(合格率≥95%)
四、Q235B方管與其他材質(zhì)對(duì)比
對(duì)比項(xiàng) | Q235B方管 | Q345B方管 | 不銹鋼方管(304) |
---|---|---|---|
屈服強(qiáng)度 | ≥235MPa | ≥345MPa | ≥205MPa |
成本 | ★★★☆☆(低) | ★★★★☆(中) | ★★★★★(高) |
耐腐蝕性 | ★☆☆☆☆(差) | ★☆☆☆☆(差) | ★★★★★(優(yōu)) |
適用場(chǎng)景 | 普通建筑、機(jī)械 | 高層建筑、橋梁 | 食品設(shè)備、沿海工程 |
選型建議:
預(yù)算有限且無(wú)特殊要求 → Q235B方管
高強(qiáng)度需求 → Q345B方管
腐蝕性環(huán)境 → 不銹鋼方管
五、常見問題與解決方案
問題 | 原因 | 解決方案 |
---|---|---|
焊接裂紋 | 焊材不匹配或冷卻過快 | 改用E43焊條,焊后緩冷至150℃以下 |
局部變形 | 切割熱影響或吊裝不當(dāng) | 切割后校直,吊裝采用4點(diǎn)平衡法 |
鋅層脫落 | 鍍鋅前除銹不徹底 | 噴砂處理至Sa2.5級(jí),鍍鋅溫度≥450℃ |
承載不足 | 規(guī)格選型偏小 | 重新核算荷載,更換更大規(guī)格方管 |
六、總結(jié)與推薦
核心優(yōu)勢(shì):
性價(jià)比高(成本僅為不銹鋼的1/3)
加工性能好(可焊接、彎曲、沖孔)
供貨周期短(常規(guī)規(guī)格現(xiàn)貨充足)
選型原則:
靜態(tài)荷載:邊長(zhǎng)=跨度/20,壁厚=邊長(zhǎng)/20
動(dòng)態(tài)荷載:邊長(zhǎng)=跨度/15,壁厚=邊長(zhǎng)/15
替代方案:
輕量化需求:改用鋁合金方管(密度僅為Q235B的1/3)
高溫環(huán)境:選用Q355NH耐候鋼方管(600℃下強(qiáng)度保留率≥60%)
通過科學(xué)選型與規(guī)范施工,Q235B方管可滿足80%以上常規(guī)工程需求,實(shí)現(xiàn)“安全可靠、經(jīng)濟(jì)高效”的目標(biāo)。
